RX7i stalak se može koristiti za sve RX7i CPU i I/O konfiguracije, uključujući I/O i VME module serije 90-70. RX7i stalak sadrži dvije vrste modula:
■ RX7i i moduli serije 90-70, koji koriste odvojivu terminalnu ploču za ožičenje polja. Svaki I/O modul prihvaća do četrdeset AWG #14 (2,10 mm2) žica. Snop žica je usmjeren prema dnu šupljine terminalne ploče, gdje je osigurana spona za vezivanje za pričvršćivanje snopa na kućište terminalne ploče.
■ VME moduli, koji imaju različite metode povezivanja s terenskim uređajima.
Konektori na stražnjoj ploči raspoređeni su na 0,8" (20,3 mm) središta za smještaj RX7i modula jedno-širine i dvostruke{3}}širine i ne-GE Fanuc VME modula.

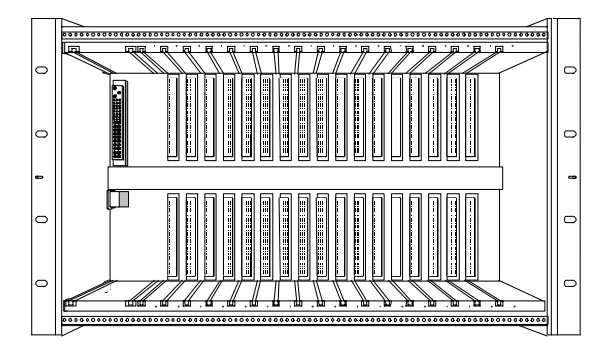

Stalak RX7i:
■ Podržava maksimalno 17 modula pojedinačne -širine, za koje je potreban razmak od 0,8" (20,3 mm).
■ Prihvaća module RX7i, module VME i neke module serije 90-70. Za popis podržanih modula pogledajte stranice 2-13.
■ Omogućuje otkrivanje utora za I/O module serije 90-70 rack-. Za adresiranje ovih modula nisu potrebni nikakvi kratkospojnici ili DIP prekidači na I/O modulima. ■ Omogućuje J2 konektore za stražnju ploču kako bi se omogućili VME prijenosi velike brzine do 64 bita podataka po ciklusu.
■ Prihvaća utikač-in RX7i AC napajanja.
■ Podržava napajanje za konfiguracije veće struje.
■ Podržava izborni sklop ventilatora za hlađenje (potreban za IC698CPE020/CRE020, IC698PSA350 ili bilo koji od IC697Vxx modula s jednom-širinom).
■ Omogućuje 6-pinski RJ-11 konektor za povezivanje I2 C serijskog kabela.
Stalak prihvaća napajanje u utoru 0 i CPU s Ethernet pločom kćeri u utorima 1 i 2. Preostali utori mogu se koristiti za jednu od sljedećih I/O kombinacija:
■ petnaest modula jedno-širine (bez instaliranih modula dvostruke-širine),
■ osam modula dvostruke-širine, ili
■ kombinacija modula dvostruke-širine i jednostruke-širine.
Brojevi dijelova:
IC698CHS117
IC698CHS017
IC698CHS117
Ukupne dimenzije stalka su 11,15" V x 19" Š x 7,25" D (283 mm x 483 mm x 184 mm). Utori su široki 0,8" (20,3 mm), osim utora za napajanje, koji je širok 2,4" (60,96).
