Predstavljanje proizvoda
Tehničke specifikacije
|
Proizvodnja |
GE |
|
Model |
IC698CPE030 |
| Broj dijela | IC698CPE030 |
|
Opis |
CPU modul |
|
Podrijetlo |
SAD |
|
Dimenzija |
30*20*5 cm |
|
Težina |
0,5 kg |
Pojedinosti o proizvodu

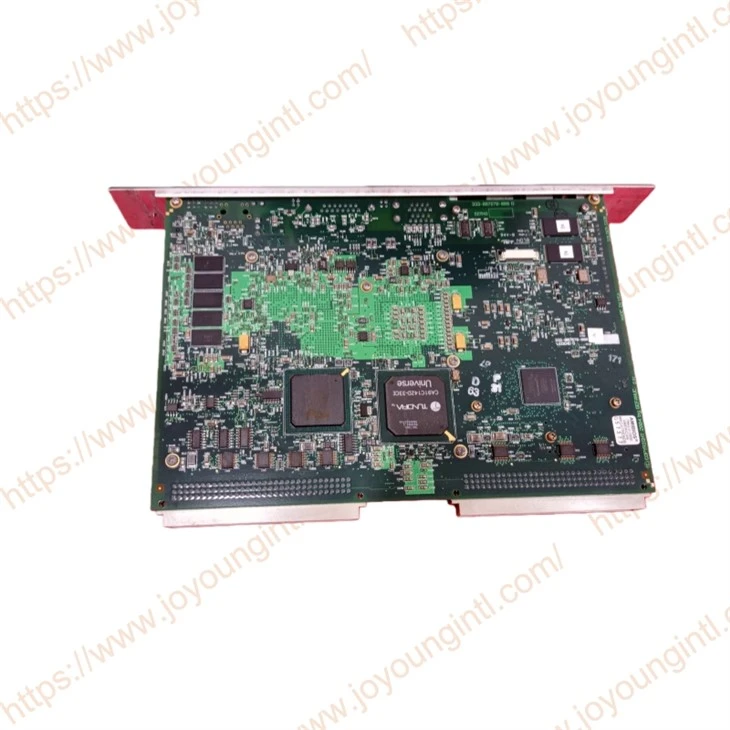

IC698CPE030 jezgra procesorske jedinice
Vrsta procesora: 32-bitni-mikroprocesor industrijske razine visokih performansi
Radni takt: 1,0 GHz
Arhitektonske značajke: superskalarni dizajn cjevovoda, podržava paralelnu obradu više-instrukcija
Radna jedinica-pokretne točke: integrirani hardverski koprocesor-pokretne točke
Performanse-u stvarnom vremenu: deterministički ciklus skeniranja, podrška tvrdim aplikacijama upravljanja-vremenu
IC698CPE030 memorijski sustav
Memorija korisničkog programa: 40 MB postojane flash memorije
Pohrana podataka: 20 MB SRAM (sa rezervnom baterijom)
Memorija sustava: 512 KB predmemorija
Proširenje pohrane: Podržava vanjske CompactFlash memorijske kartice
Konfiguracija komunikacijskog sučelja
Ethernet sučelje
Broj priključaka: 2 neovisna 10/100/1000BASE-T priključka
Mrežni protokol
SRTP (Protokol zahtjeva poslužitelja
Modbus TCP poslužitelj/klijent
FTP poslužitelj (za prijenos datoteka)
BOOTP/DHCP klijent
DNS klijent
Funkcija prekidača: ugrađen-u industrijskom-preklopniku s dva-priključka, podržava Daisy lančano povezivanje
Tip konektora: RJ45, sa svjetlosnim indikatorom aktivnosti i indikatorom statusa veze
Serijsko komunikacijsko sučelje
Priključak 1 (S1):
Tip: Izolirani RS-485
Protokoli: SNP, Modbus RTU master/Slave, ASCII
Maksimalna brzina: 115,2 kbps
Priključak 2 (S2):
Tip: Izolacija RS-232/RS-485 konfigurabilna
Protokoli: SNP, Modbus RTU master/Slave, ASCII
Maksimalna brzina: 115,2 kbps
Parametri sposobnosti upravljanja
Maksimalni broj diskretnih I/O točaka: 32 000 točaka (digitalna količina)
Maksimalni analogni I/O kanali: 4000 kanala
Maksimalan broj lokalnih regala: 8 regala za proširenje
Podržani tipovi modula: Puna serija RX7i I/O modula, komunikacijski moduli, moduli za kontrolu kretanja
Logička brzina izvršavanja: 0,03 ms/K Booleove instrukcije (tipična vrijednost)
Maksimalni kapacitet programa: 4MB logičkog koda
Upute o kompatibilnosti za IC698CPE030
Zahtjevi za stalak: Mora se koristiti zajedno sa stalakima serije IC698
Zahtjevi za napajanje: Potreban je namjenski modul napajanja za RX7i (kao što je serija IC698PSDxxx).
Kompatibilnost modula: kompatibilno samo s modulima serije RX7i, nije kompatibilno s modulima serije 90-70
Mrežna kompatibilnost: može komunicirati sa sustavima kao što su RX3i i 90-70 putem Etherneta
Tipična područja primjene IC698CPE030
Veliki{0}}sustavi kontrole procesa - kemijsko inženjerstvo, rafiniranje nafte
-upravljanje strojevima velike brzine - strojevi za pakiranje, oprema za tiskanje
Kontrola infrastrukture - pročišćavanje vode, elektrane
Diskretna proizvodnja - automobilske proizvodne linije, sustavi sastavljanja
Integracija kontrole pokreta - Multi-aplikacija za sinkronu kontrolu
