Predstavljanje proizvoda

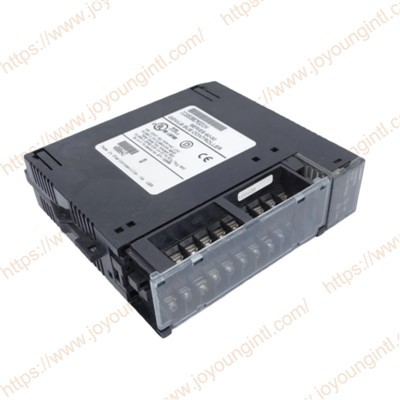

IC694BEM331 je Genius Bus kontroler. Može uspostaviti komunikaciju s do 31 Genius I/O uređajem, au RX3i sustav može se istovremeno instalirati do 8 ovih modula. Osim povezivanja s modulima serije Genius, također može komunicirati s I/O regalima serije 90-70, I/O stanicama za terensku kontrolu, Genius ručnim monitorima i više hostova. Podržava metode komunikacije globalnih podataka i paketa podataka te je kompatibilan s različitim logikama interakcije podataka o industrijskom upravljanju.
Tehničke specifikacije
|
Proizvodnja |
GE |
|
Model |
IC694BEM331 |
| Broj dijela | IC694BEM331 |
|
Opis |
Genius kontroler sabirnice |
|
Podrijetlo |
SAD |
|
Dimenzija |
30*15*5 cm |
|
Težina |
0,55 kg |
Pojedinosti o proizvodu
Primarne karakteristike IC694BEM331
Modul je opremljen s dva indikatorska svjetla na prednjoj ploči, koja su OK i COM.
Žaruljica OK ostat će upaljena kada se dijagnostika -uključivanja uspješno dovrši kako bi se pokazalo da modul radi ispravno. Komunikacija je normalna kada svijetli lampica COM.
Žaruljica treperi kako bi označila privremene pogreške, a gasi se kako bi označila greške sabirnice ili neuspjeh u dobivanju CPU konfiguracije, čime pomaže korisniku u rješavanju problema.
Uređaji spojeni na Genius sabirnicu automatski će prijaviti pogreške, upozorenja i druge informacije ovom modulu kako bi poboljšali otkrivanje grešaka. Dijagnostičke informacije će biti pohranjene u modulu, a zatim će ih CPU automatski dohvatiti.
Softver za programiranje omogućuje prikaz određenih kvarova u tablici kvarova kako bi se osoblju omogućilo jednostavno prepoznavanje i rješavanje kvarova u komunikaciji i opremi.
Postavljanje je jednostavno. Parametri se mogu postaviti s Proficy Machine Edition. Ne morate izvoditi složeno uklanjanje pogrešaka hardvera. Firmware se također može ažurirati, a status se može provjeriti na daljinu, stoga nećete morati često uklanjati module. Ovo smanjuje vrijeme i troškove.
Sabirnica mora biti završena na oba kraja svojom karakterističnom impedancijom. Popis prikladnih tipova kabela u korisničkom priručniku Genius I/O sustava i komunikacija uključuje zahtjeve za završetkom za svaki tip kabela. Ako je kontroler sabirnice na kraju sabirnice, instalirajte otpornik odgovarajuće impedancije na njegove priključke Serial 1 i Serial 2 kao što je prikazano dolje.
Ako trebate instalirati završni otpornik preko terminala koji se razlikuju od onih koji se koriste za signalne žice, pričvrstite kratkospojnike između terminala signalnih žica i terminala otpornika kako biste spriječili da sabirnica ostane nezavršena ako se sklop terminala ukloni. Ako to ne učinite, uzrokovat će prekid cijele sabirnice kad god se prednja ploča ukloni.
