Predstavljanje proizvoda

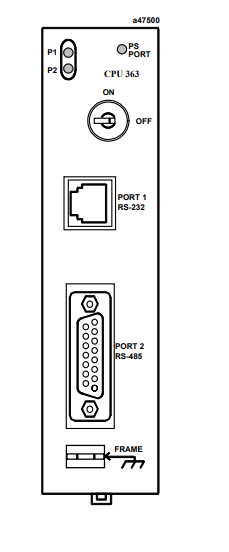

IC693CPU363 je CPU modul PLC-a serije 90-30 tvrtke GE. Potrebno ga je ugraditi u standardni okvir od 90-30. Tijekom instalacije, provjerite da uskočni dio modula čvrsto pristaje u utor okvira. Spojite modul putem serijskog priključka pomoću softvera VersaPro ili PME. Prilikom izrade novog projekta odaberite model "90-30 Series - IC693CPU363" za podudaranje.
Tehničke specifikacije
|
Proizvodnja |
GE |
|
Model |
IC693CPU363 |
| Broj dijela | IC693CPU363 |
|
Opis |
CPU modul s-utorom |
|
Podrijetlo |
SAD |
|
Dimenzija |
30*25*5 cm |
|
Težina |
0,55 kg |
IC693CPU363 Pojedinosti o proizvodu
Izvedba obrade
Procesor: koristi napredniji procesor (u usporedbi s CPU331/341), s višom frekvencijom takta i značajno poboljšanom računalnom snagom.
Memorija
Memorija korisničke logike: 256K bajtova. Ovo je jedna od njegovih najistaknutijih značajki: ima 64 K RAM-a, četiri puta više od CPU331 (64 K), i može primiti opsežne i složene upravljačke programe.
Memorija registra podataka: 256K bajtova ili više (ovisno o verziji firmvera). Sposoban je rukovati golemim količinama analognih podataka, formula, povijesnih zapisa i složenih operacija s nizovima.
Brzina izvršenja: Iznimno brz, s specifičnom brzinom superiornom u odnosu na CPU331, može postići brži ciklus skeniranja i ispuniti zahtjeve za velikom-brzom-kontrolom u stvarnom vremenu.
Komunikacijske i mrežne funkcije
Podrška za Genius Bus: kao-Geniusov kontroler sabirnice visokih performansi, ima bolje mogućnosti upravljanja.
Postoje Genius uređaji kojima se može upravljati više, s višim brzinama komunikacije i učinkovitosti.
Podrška za redundantne Genius sabirnice je potpunija.
Ethernet integracija
Protokol podržava Izvorno podržava SRTP (Service Request Transport Protocol), koji je standardni Ethernet protokol za GE/Emerson opremu. Može izravno razmjenjivati-podatke velike brzine s gornjim računalom (kao što je iFIX, CIMPLICITY SCADA), softverom za programiranje (PME) i drugim kontrolerima koji podržavaju SRTP.
Pojednostavljena arhitektura: Više nema potrebe za kupnjom neovisnih modula Ethernet sučelja (kao što je EBM001), što smanjuje troškove, pojednostavljuje ožičenje i postiže mrežnu integraciju na razini kontrolera.
IC693CPU363 Značajke proizvoda
Programiranje i softver
Softver za programiranje: mora se koristiti Logic Developer PLC u Proficy Machine Edition (PME). Ranije verzije VersaPro možda neće podržavati sve njegove značajke ili verzije firmvera.
Programski jezik: Podržava ljestvičaste dijagrame i strukturirani tekst te može u potpunosti iskoristiti veliku memorijsku prednost za pisanje modularnih i strukturiranih složenih programa.
Pohranjivanje firmvera: Koristite flash memorijsku karticu koja se može priključiti kako biste olakšali nadogradnju firmvera i fizički prijenos projektnih programa.
Fizička svojstva i napajanje
Oblik: širina jednog-utora, što štedi više prostora u stalku od ranijih procesora s dva-utora (kao što je CPU331).
Radni napon: 24V DC (napaja se s stražnje ploče).
Svjetla indikatora statusa: Opremljena sveobuhvatnim LED indikatorima statusa, uključujući RUN, OK, BATT, svjetla indikatora komunikacije porta, itd.
Sat-stvarnog vremena: integrirani hardverski sat-stvarnog vremena za praktično snimanje vremenske oznake događaja.
IC693CPU363 predstavlja tehnološki vrhunac PLCS serije 90-30. Njegove glavne prednosti uključuju:
Performance King: Najveća brzina obrade i najveća memorija u seriji
Visoko integriran: Dizajn s jednim-utorom integrira Ethernet i Genius sabirnicu
Snažna skalabilnost: podržava ultra{0}}veliku-I/O konfiguraciju
Bogata komunikacija: podrška za više protokola i sučelja
Tipični scenariji primjene
Veliki{0}}sustavi kontrole procesa
Kontinuirana proizvodnja u petrokemiji
Pomoćni sustav upravljanja elektranama
Veliko{0}}postrojenje za pročišćavanje vode
2. Složeno mehaničko upravljanje
Glavna kontrolna stanica trake za sklapanje automobila
Strojevi-za tisak velikih razmjera
Oprema za kontinuirano lijevanje čelika
3. Distribuirani sustav upravljanja
Nadzor-opreme na tvorničkoj razini
Više{0}}regionalna kontrola okoliša
Inteligentni sustav upravljanja zgradom
4. Prikupljanje i praćenje podataka
Glavno mjesto SCADA sustava
Podaci o proizvodnji obrađuju se centralno
Sustav upravljanja energijom
Iako je proizvod ukinut, IC693CPU363 još uvijek pouzdano radi u mnogim postojećim velikim industrijskim postrojenjima, rješavajući najsloženije zadatke upravljanja. Nekada je bio idealan izbor za aplikacije koje zahtijevaju visoku izvedbu, višestruke komunikacijske mogućnosti i snažnu skalabilnost, a do danas ostaje nezamjenjiva ključna komponenta za mnoge kritične sustave.
