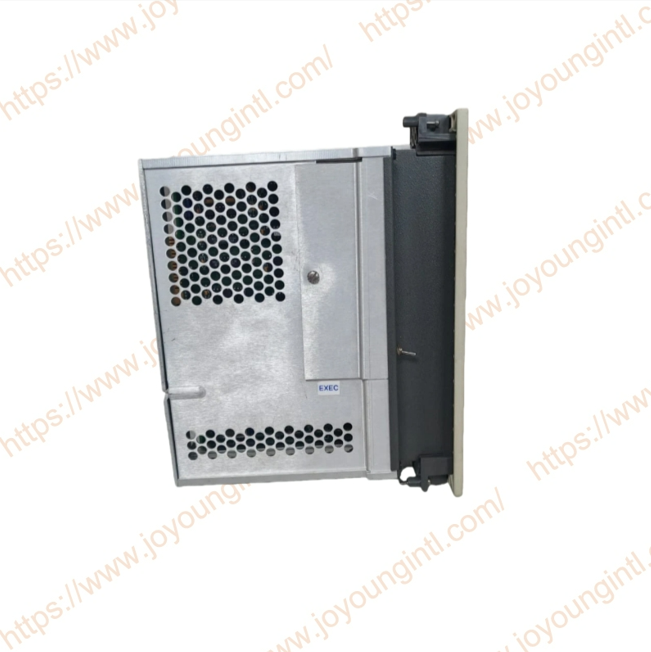

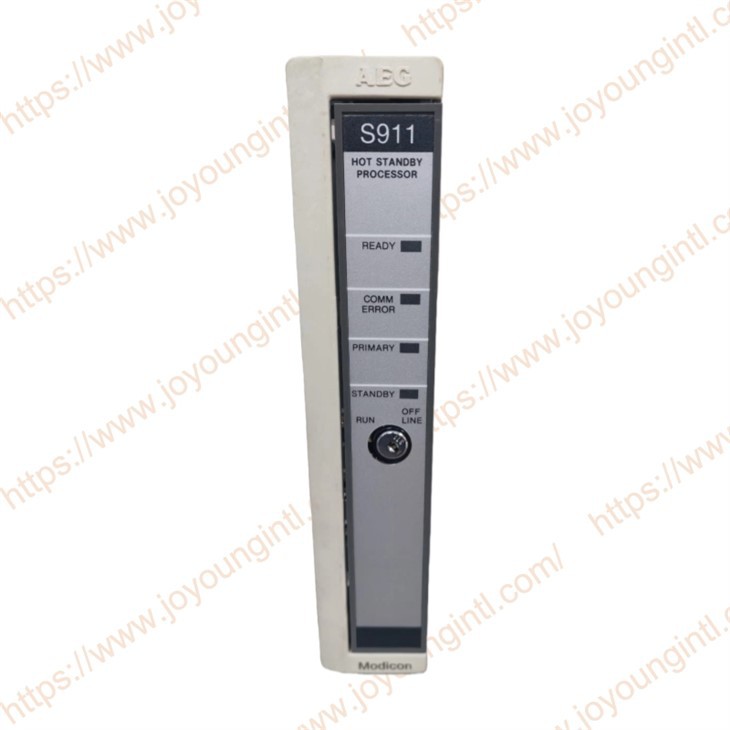

AS-S911-801 Modicon modul daljinskog I/O procesora

AS -S911-801 je udaljeni I/O procesorski modul za PLC sustave serije Modicon 984, posebno dizajniran za pouzdana industrijska upravljačka okruženja. Ne samo da može upravljati udaljenim I/O podacima, već također podržava funkciju Hot Standby, koja automatski preuzima zadatke upravljanja kada glavni procesor ne uspije osigurati kontinuirani rad sustava.

1. Prikupljanje podataka i obrada ulaza

Akvizicija signala: AS-S911-801 I/O procesorski modul prima digitalne ili analogne signale od udaljenih senzora i terenskih uređaja preko stražnje ploče ili namjenske udaljene I/O komunikacijske sabirnice.

Ulazni međuspremnik: primljeni signali prvo se pohranjuju u interni ulazni međuspremnik modula kako bi se osiguralo da se podaci ne izgube tijekom kašnjenja komunikacije ili prolaznih promjena.

Pretvorba formata podataka: I/O procesorski modul AS-S911-8011 pretvara napon, struju ili status prekidača opreme na licu mjesta u interni format podataka koji Modicon PLC prepoznaje.

Oznaka statusa: Svaki ulazni signal bit će popraćen vremenskom oznakom i oznakom statusa, koji se koriste za naknadnu obradu i sinkronizaciju s modulom vruće pripravnosti.

2. Prijenos podataka i komunikacija

Periodično skeniranje: I/O procesorski modul AS-S911-801 prenosi ulazne podatke glavnom CPU-u ili CPU-u u stanju pripravnosti u skladu s unaprijed postavljenim ciklusom skeniranja. Ciklus skeniranja obično traje od nekoliko desetaka milisekundi do stotina milisekundi i može se prilagoditi prema zahtjevima sustava.

Komunikacija sabirnicom: Udaljeni I/O modul komunicira s CPU-om preko stražnje ploče sustava Modicon 984 ili namjenske sabirnice podataka, a protokoli se usvajaju kako bi se osigurao integritet podataka.

Potvrda statusa: Nakon primitka podataka, glavni CPU će vratiti signal potvrde modulu kako bi se osigurao pouzdani dolazak podataka.

Detekcija pogrešaka: AS-S911-801 I/O procesorski modul interno nadzire status komunikacije, uključujući CRC provjeru i označavanje anomalije signala, kako bi se osigurao točan i pouzdan prijenos podataka.

3. Izlaz podataka i upravljačke naredbe

Prijem izlaznih naredbi: Modul prima kontrolne naredbe koje izdaje glavni CPU ili CPU u stanju pripravnosti, koji može biti digitalni izlaz ili analogni izlaz.

Predmemorija naredbi: Izlazne naredbe spremaju se u međuspremnik unutar modula i izvršavaju nakon što se postigne ciklus sinkronizacije signala ili se ispuni uvjet okidača.

Izvršenje signala: Modul pretvara upravljačke naredbe u signale koje mogu prepoznati -uređaji na licu mjesta, kao što su relejni prekidači, pokretanje i zaustavljanje motora, podešavanja položaja ventila itd.

Povratne informacije i povrat: Modul će ponovo-prikupiti status nakon izvršenja i vratiti ga CPU-u za kontrolu zatvorene-petlje i praćenje statusa.

4. Obrada podataka pod hot standby modulom

Sinkronizacija statusa: U redundantnom sustavu, udaljeni I/O status glavnog procesora replicira se u stvarnom vremenu na CPU u stanju pripravnosti gdje se nalazi modul AS-S911-801.

Zrcaljenje podataka: I/O procesorski modul AS-S911-801 održavat će zrcaljene podatke ulaza, izlaza i interne predmemorije tako da CPU u stanju pripravnosti može odmah preuzeti kada glavni CPU otkaže.

Brzo prebacivanje: Hot standby modul osigurava dosljednost podataka. Tijekom procesa prebacivanja, ulazni signali se neće izgubiti, a izlazna kontrola neće biti prekinuta.

5. Sažetak interne logike obrade

Prikupljanje → Pribavite neobrađene podatke s udaljenih I/O uređaja i pohranite ih u međuspremnik.

Pretvorba → Standardizirajte signal u format podataka koji interno prepoznaje PLC.

Prijenos → Povremeno se šalje CPU-u kroz stražnju ploču ili sabirnicu, dok se otkrivanje pogreške i potvrda provode istovremeno.

Izvrši → Primi izlazne naredbe i pretvori ih u-akcione signale na mjestu.

Sinkronizacija i redundantnost → Hot standby modul održava zrcaljenje podataka, omogućujući brzo i besprijekorno prebacivanje.
