Uvod proizvoda

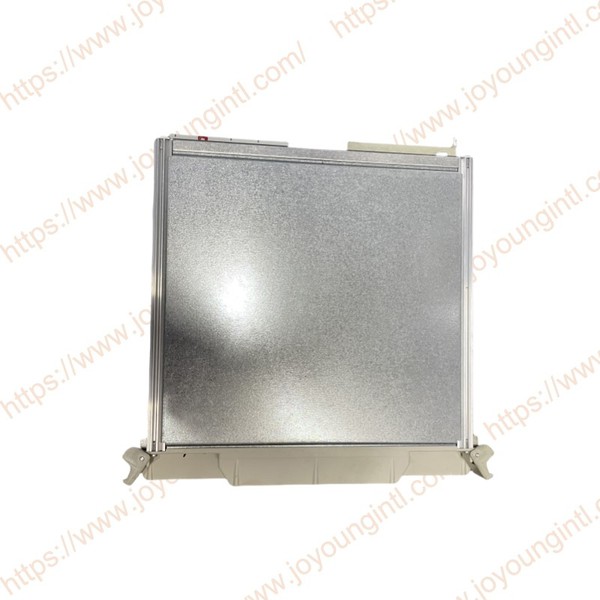

ABB 216NG63 je pomoćni modul napajanja . Da bi se elektroničke jedinice opskrbili snagom, zaštita mora biti povezana s vanjskim pomoćnim d . c . opskrba (stanična baterija) i 6 i}} 216ng61, 216ng62, ili 216ng63 (DC/DC pretvarači) koračaju napon stanice na 24 V i pruža električnu izolaciju između ulaznih i izlaznih napona ., 24 V opskrba je raspoređena u jedinice umetnute u opremu za zaštitu {{{{{{{{{{{{{{{{{.
Tehničke specifikacije
|
Proizvodnja |
ABB |
|
Model |
216ng63a |
| Broj dijela | HESG441635R 1- K HESG216877 |
|
Opis |
DC jedinica za opskrbu |
|
Podrijetlo |
Švicarska/ Njemačka |
|
Dimenzija |
45*30*25cm |
|
Težina |
5,45kg |
Pojedinosti o proizvodu
Pomoćni d . c . opskrbljive jedinice 216ng61, 216ng62 i 216ng63:
216ng 6. pomoćni d {. c . Opslovna jedinica transformira napon baterije stanice ub u 24 V D . c . i pruža električnu izolaciju između I/P} {P} {P}. Instaliran je napon baterije UB, jedna od sljedećih vrsta:
216ng61: za ub=48 / 60 V DC ± 25 %,
i . e . 36...75 V DC
216NG62: za Ub=110 / 125 V DC ± 25 %,
i . e . 82.5...156 V DC
216ng63: za ub=220 / 250 V DC ± 25 %,
i . e . 165...312.5 V DC
Signali i kontrole prednje ploče:
LED "U In" (zeleno): Svjetla kada je dostupan I/P napon (napon za baterije u stanici) .
LED "U OUT" (zeleno): Svjetla kada je dostupan O/P napon (24 V DC prije utikača A i B) .
Obje LED -ove "U In" i "U OUT" moraju biti upaljene tijekom normalnog rada, i . e ., kada je zaštita na mreži i funkcionira .
Prekidač "I/O": Glavni prekidač za uključivanje/isključivanje za pomoćni d . c . Opskrbni jedinica .
I: ON
O: isključeno
Signal "24 V"
Neuspjeh izlaznog napona od 24 V signalizira se na prednjoj strani jedinice koja se odnosi na LED "U OUT" .
Neuspjeh izlaznog napona od 24 V signalizira se na tri načina:
a) Pomoćnim signalnim relejem K100 u 216ng 6. K100 se kontinuirano energizira u normalnom radu, i . e ., kada je 216ng 6. uključen i resetiran u događaju ANDEACE
b) Pod linijom signala u stanju pripravnosti (vodič sabirnice) CK . CK je logično "1" tijekom normalnog rada (O/P CHO02 Energized Energized) . o/p cho02 resetira u slučaju kvara 24 VUX -a {6}: ako je dva AB}}}.} {6} stalak, a skakači su postavljeni za suvišnu opskrbu; Neuspjeh izlaznog napona 24 V samo jedne jedinice ne signalizira CK -ov vodič sabirnice .
c) U slučaju pomoćnog kvara napajanja, prvi binarni O/P jedinica energizira signalnu liniju SML "defekt sustava" na paralelnoj sabirnici B448 . To se signalizira na daljinu putem kanala CHO 01.
Pomoćna opskrba isključena je pomoću prekidača na pomoćnom d . c . opskrbljujućim jedinicama 216ng61, resp . 216 ng62 ili 216ng 63. Sljedeće se mora primijetiti u ovom pogledu:
Svaki stalak za elektroničku opremu opremljen je njegovom pomoćnom jedinicom za napajanje .
Jedna ili maksimalno dva suvišna 216ng 6. pomoćni d . c . Potočne jedinice mogu se instalirati u stalak za opremu .
Gdje su ugrađene dvije suvišne pomoćne d . c {.. Obje jedinice moraju se isključiti .
Svaki rad provedeno na zaštiti, poput unutarnjih prilagodbi, umetanje lemljenih skakača, ožičenja, veza itd. ., može se obaviti samo odgovarajuće kvalificiranim osobljem . Pored ovih uputa, sve primjenjive lokalne propise {sigurnost mora biti strogo promatrano, i ugraditi se u promet, i ugraditi se, i ugraditi se u promet {sigurnost u instaliranju, i ugrađenim u promatranje, i sigurnost u instaliranju. Korisnik ne smije izvršiti elektroničke jedinice ili promjene softvera ne smije biti prihvaćena nikakva odgovornost, a svako jamstvo postaje nevaljano u slučaju nepravilnih smetnji ili diranja zaštitne opreme . oštećenih jedinica mora se vratiti u ABB za popravak .
