Opis
Tehnički parametri

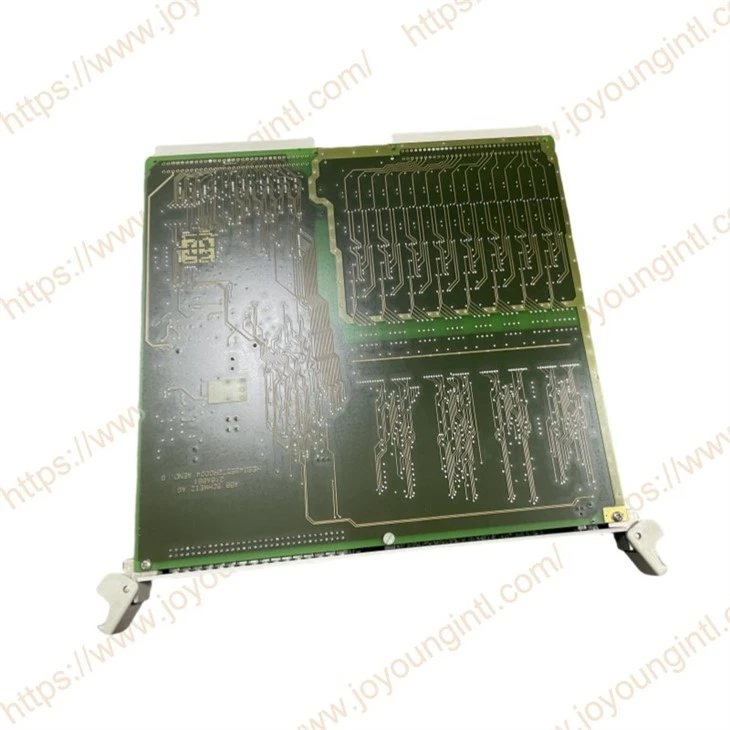

Uvod proizvoda
216AB61 izlazna jedinica prenosi signale generirane aktiviranim zaštitnim funkcijama na pomoćne releje K1 ... K16 u relejnoj jedinici 216GA61 O/P u svrhu daljinske signalizacije.
Tehničke specifikacije
|
Proizvodnja |
ABB |
|
Model |
216AB61 |
| Broj dijela | HESG324013R101 |
|
Opis |
REG216 Binarna O/P jedinica |
|
Podrijetlo |
Švicarska |
|
Dimenzija |
30*25*5 cm |
|
Težina |
0. 48kg |

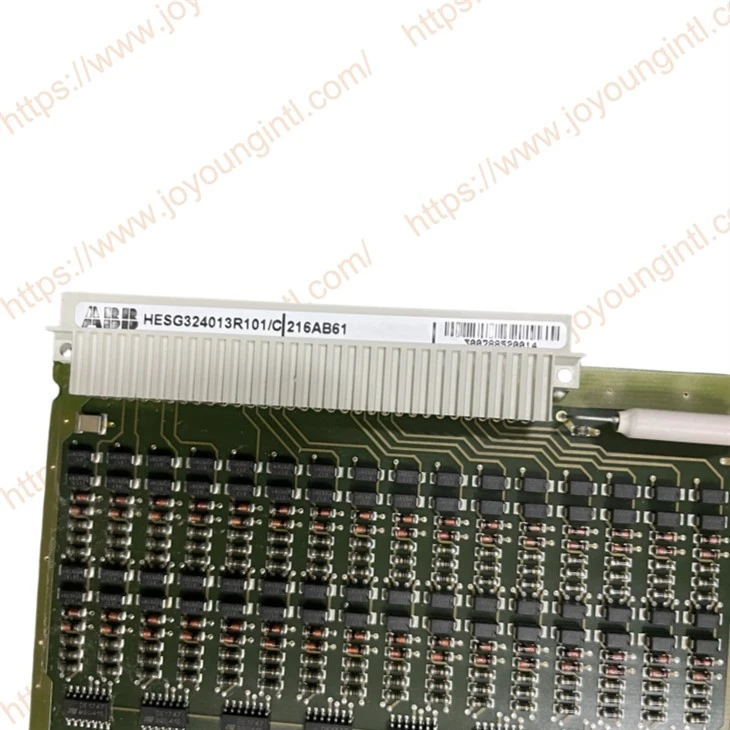

Pojedinosti o proizvodu
Jedinica ima 32 O/P kanala, tj. Jedna jedinica 216AB61 može kontrolirati dvije relejne jedinice 216GA61 O/P.
Priključak "A" (gornji): kanali CHO01 ... CHO16
Priključak "B" (donji): kanali CHO17 ... CHO32
Ako u sustavu postoji nekoliko jedinica 216AB61, O/P kanali su označeni unutar sustava.
O/P kanali CHO01 i CHO02 prve jedinice 216AB61 u sustavu (na diviziji 12) rezervirani su za signale alarma sustava.
CHO01: Stand-by (opća linija alarma SML); aktivno tijekom normalnog rada bez grešaka.
CHO02: Nema oštećenja sustava (stand-by signalna linija CK); aktivno tijekom normalnog rada.
Svi 32 O/P kanali druge jedinice 216AB61 u sustavu dostupni su za signale aktivnih funkcija zaštite.

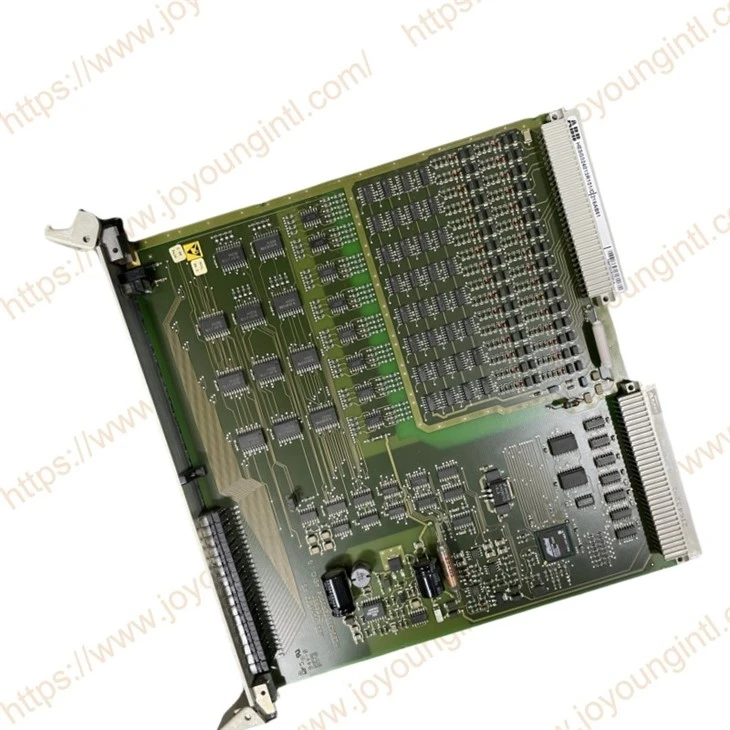

Prednji pogled binarne O/P jedinice, koja je dodatna jedinica širine 1 standardne podjele (1T). Interni pomoćni napon napajanja je 5 V i izvedena je unutar jedinice od pomoćnog istosmjernog opskrbe 24 V. Glavne komponente jedinice su:
sučelje sabirnice
O/P registar i O/P monitor
O/P faze vozača.
Položaj dodatka skakača XJ1 na PCB-u određuje jesu li signali alarma sustava jedinice ("Defekt sustava" i "stand-by" signali CHO01, CHO02) operativni ili ne. Moraju biti u funkciji u prvoj O/P jedinici sustava.
1. 216AB61 (u diviziji stalka 12): xj1 u položaju x 4- x5
2. 216AB61 (u podjeli stalak 13): xj1 u položaju x 3- x4
Signalni kanali dodjeljuju se aktiviranim funkcijama zaštite (konfiguracija) uz pomoć prijenosnog korisničkog sučelja (PC) spojenih na jedinicu 216VC62A. Pogledajte skup određenih dijagrama biljaka za konfiguraciju određene biljke.
