Predstavljanje proizvoda
3BSE042236R2 PP865A je 15-inčni industrijski dodirni zaslon čovjek-sučelje (HMI) iz ABB-ove serije Panel 800. Ima zaslon visoke-razlučivosti i komunikacijske mogućnosti s više protokola te je dizajniran za teške industrijske scenarije kao što su kemijska, energetska te industrija nafte i plina. Ističe se jednostavnošću rada i prilagodljivošću okolišu.
Tehničke specifikacije
|
Proizvodnja |
ABB |
|
Model |
PP865A |
| Broj dijela | 3BSE042236R2 |
|
Opis |
Procesna ploča 800 |
|
Podrijetlo |
Švedska |
|
Dimenzija |
42*28*7 cm |
|
Težina |
3,85 kg |
Pojedinosti o proizvodu
Razvoj sučelja temelji se na konfiguracijskom alatu ABB Panel Builder (3BSE042236R2 PP865A). Ovaj je alat sličan Windows operativnom okruženju, s bogatim ugrađenim-predlošcima i grafičkim bibliotekama, i podržava višejezični prikaz, uvelike pojednostavljujući konfiguraciju i proces otklanjanja pogrešaka HMI projekata. Opremljen je sučeljima Ethernet, RS-232 i RS-485, podržavajući istovremeno povezivanje 3 PLC-a i 2 udaljena I/O modula, zadovoljavajući potrebe distribuirane kontrole velike opreme.
Podržava glavne industrijske protokole kao što su Modbus, OPC i PROFIBUS, a također je kompatibilan s Ethernet/IP komunikacijskim protokolima, omogućujući besprijekornu integraciju s ABB AC800M kontrolerima i industrijskom opremom trećih-strana.

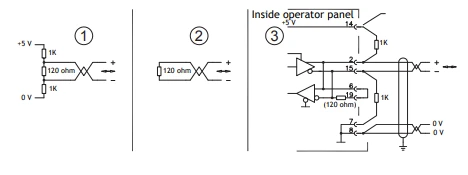

Završetak kabela i sabirnice RS-485:
• Koristite oklopljeni kabel s upredenom paricom. Kapacitivnost para ne smije premašiti 52,5 pF/m, a površina mora biti najmanje 0,25 mm² (AWG 24), ako želite koristiti maksimalnu udaljenost prijenosa i maksimalnu brzinu prijenosa.
• 0 V, referentni napon za komunikaciju treba biti uključen u kabliranje. S dvo-smjernom komunikacijom koristite dva para; jedan par za komunikaciju i jedan par za 0 V.
• Oklop mora biti uzemljen na jednom kraju. Drugi kraj je obično uzemljen, ali s većim udaljenostima ili kada postoji razlika u potencijalu uzemljenja, oklop bi trebao biti spojen na uzemljenje preko plastičnog kondenzatora od 0,1 μF/250 V kako bi se spriječila struja uzemljenja u oklopu od pletenice. Nekoliko proizvođača preporučuje uzemljenje oklopa na svakom čvoru.
Razni proizvođači imaju različite sustave za završetak sabirnice. RS-485 standard ne opisuje kako bi se provela funkcija "Fail Safe", samo da bi sustav trebao biti u stanju riješiti grešku.
Ovisno o dizajnu primatelja, žice sabirnice mogu biti na istoj razini ili zahtijevati povlačenje-gore ili povlačenje-dolje kako bi se osiguralo da se ne otkriju pogrešni signali kada je sabirnica u stanju mirovanja (svi odašiljači su isključeni).
1. Neke (starije) upravljačke ploče imale su otpor prema-gore i dolje-osim stvarnog završetka sabirnice na 120 ohm, slično Westermu i Profibusu.
2. Noviji paneli imaju drugu vrstu primatelja, tako-nazvanu-"Fail Safe", gdje je dovoljan jednostavan otpor završetka sabirnice.
Ako drugi čvorovi na RS-48585 mreži zahtijevaju povlačenje-gore i povlačenje prema dolje, a upravljačka ploča je na jednom kraju petlje, može se provesti jedan od sljedećih postupaka:
3. Spojite dva otpornika od 1 ohm/0,25 W u 25-polni D-sub kontakt. Postavite kratkospojnike 6-19.
