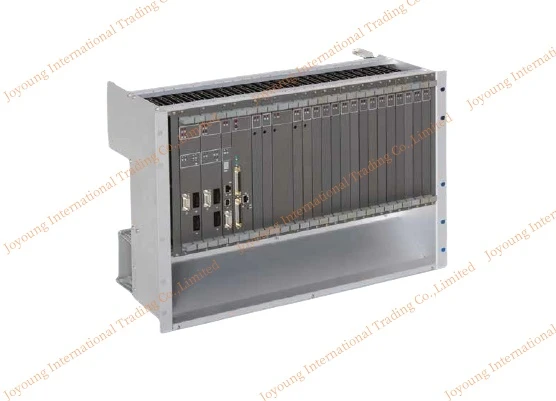

Predstavljanje proizvoda
GJR23922700R1210 83SR07F-E nema ožičena sučelja kontrolne sobe; aktivacija se vrši preko sabirnice. Automatski sustav više razine upravlja modulom preko sabirnice. Logičke veze za naredbe zaštite definirane su ovisno o specifičnostima postrojenja. U slučaju funkcija upravljanja pogonom, povratni signali povezani s aktuatorom iz proces se može spojiti preko hardverskih ulaza modula. Dva analogna ulaza procesnog sučelja namijenjena su samo za interne svrhe i moraju se spojiti na odgovarajuće ulaze funkcije upravljanja pogonom ASP.
Tehničke specifikacije
|
Proizvodnja |
ABB |
|
Model |
83SR07F-E |
| Broj dijela | GJR23922700R1210 |
|
Opis |
Procontrol upravljački modul |
|
Podrijetlo |
Njemačka/ŠVICARSKA |
|
Dimenzija |
30*21*5 cm |
|
Težina |
0.5 kg |
Pojedinosti o proizvodu
Za strukturiranje, neutralnim ulazima i izlazima pojedinačnih funkcijskih blokova dodjeljuju se određeni ulazi i izlazi modula, ili se ulazima funkcijskih blokova dodjeljuju fiksne vrijednosti i parametri ili izlazi drugih funkcijskih blokova (funkcijski rezultati). Strukturiranje se vrši na temelju podataka koje korisnik dostavlja u obliku tzv. strukturne liste. Za strukturiranje je potrebno uzeti u obzir sljedeće granične vrijednosti modula:
- Maks. broj ulaza modula 287
- Maks. broj rezultata funkcije koji se mogu simulirati, ulaza i izlaza modula 32
- Maks. broj izlaza modula 223
- Maks. broj rezultata funkcije 255
- Maks. broj mjerača vremena 136
- Maks. broj parametara 80
- Maks. broj skupova graničnih vrijednosti 16
- Maks. broj funkcija upravljanja ASP pogonom 2
- Maks. broj linija u popisu strukture 2823
- Duljina popisa vrijednosti povijesti (bajtova) 1024
- Veličina zajedničke memorije (usp. "Adresiranje")
Redak se shvaća kao jedan unos u PDDS. Za precizan postupak strukturiranja funkcijskih blokova, molimo pogledajte opise odgovarajućih funkcijskih blokova.
Razmjena signala između modula i sustava sabirnice odvija se putem zajedničke memorije. U ovoj zajedničkoj memoriji spremaju se dolazni telegrami koje modul treba primiti i rezultati rada koji napuštaju modul. U tu svrhu, zajednička memorija uključuje registre slanja za telegrame koji se šalju i registre primanja za telegrame koji se primaju. Brojevi registara 0 do 63 definirani su kao registri slanja, a brojevi registara 64 do 199 definirani su kao registri primanja. Dodjele ulaznih i izlaznih signala modula u registre zajedničke memorije definirane su od strane korisnika putem PDDS-a.
Telegrami primljeni sabirnicom mogu imati oznaku greške postavljenu na poziciji bita {{0}}. Oznaku greške generira modul za slanje na temelju provjera vjerodostojnosti i postavlja se na "1" ako se pojave određene smetnje (usp. relevantne opise modula ili funkcijskih blokova). Kako bi se mogle prepoznati pogreške u prijenosu signala, modul uključuje značajku koja prati ulazne telegrame za cikličko obnavljanje. Ako signal nije ažuriran određeno vremensko razdoblje (npr. zbog kvara modula za slanje), bit pozicije 0 u dodijeljenom prijemnom registru zajedničke memorije bit će postavljen na "1 ". Istodobno su sve binarne vrijednosti postavljene na "0" u telegramima binarnih vrijednosti. U slučaju analognih vrijednosti, prethodna vrijednost se zadržava. Postavljeni bit smetnje ne pokreće automatski reakciju u modulu. Ako se treba procijeniti bit smetnje telegrama, to se mora uzeti u obzir prilikom strukturiranja. Bitovi smetnji primljenih telegrama mogu se koristiti samo interno. Oni nisu uključeni u telegrame koje treba poslati.
